Sestava je určena k míchání nízko a středně viskózních nátěrových hmot, lepidel či jiných kapalin.
Sestava

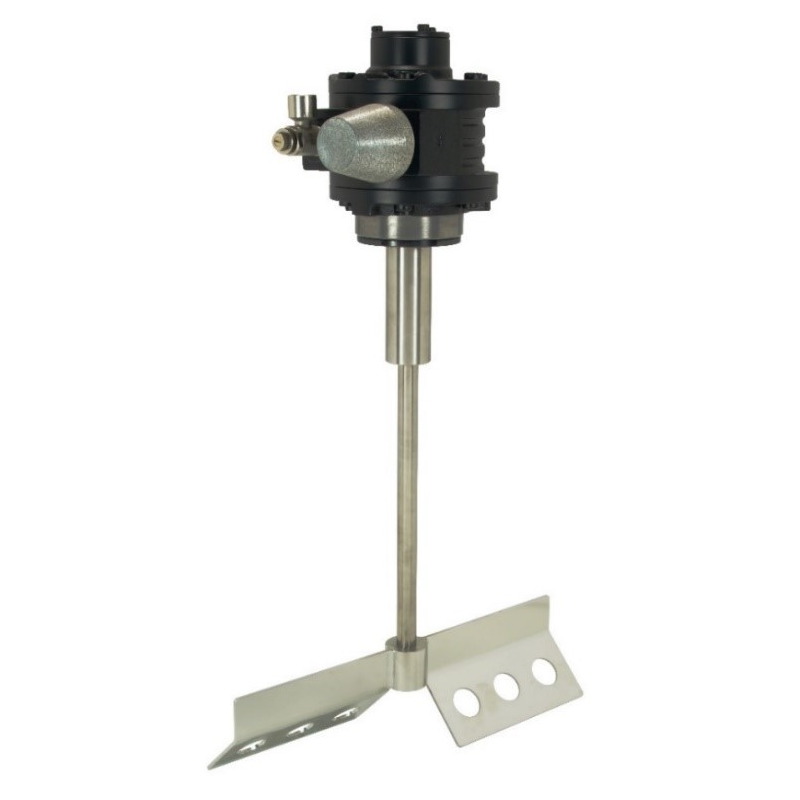

- Pneumatický lamelový motor s regulačním ventilem otáček typ AR 8 Nm/3,0kW s tlumičem.
- Na motor je připevněna hřídel z nerezové oceli o průměru 16 mm a délce 800 mm.
- Dole je hřídel osazena nerezovou míchací lopatkou o průměru 325 mm a výšce 82 mm.
Vlastnosti
- Míchadlo s krytem nádoby je pomocí 4 příchytných šroubů připevněno do speciálního držáku z nerezové oceli a ten je přichycen ke stacionární pneumatické zdvihací stanici. Tu je možno připevnit pomocí 4 šroubů do betonové podlahy (alternativně na vyžádání můžeme dodat připevnění do zdi – vrchní/spodní).
- Jedná se o pneumatickou zdvihací stanici se zdvihem 950 mm a maximální únosností zdviže 100 kg.
- Kryt (dekl) s míchadlem je ve spodní poloze pneumatického zdvihu položen na sudu s nátěrovou hmotou.
- Kryt (dekl) je určen pro sudy s nátěrovou hmotou nebo lepidlem o objemu 120–200 litrů (s maximálním průměrem nádoby 630 mm).
- Výhodou nerezové krytu (deklu) je, že během míchání se do nádoby s nátěrovou hmotou nebo lepidlem nemohou dostat žádné nečistoty. Zároveň nedochází k odpařování rozpouštědla nebo vody z míchané tekutiny a tím se nemění viskozita a houstnutí barvy.
- Kontrolu výšky hladiny nátěrové hmoty je možné provést odklopitelnou výsečí o délce 200 mm, kterou je také možné přidávat ředidlo.
- Nerezový kryt má také otvor (prostup) s objímkou o průměru 28,5 mm na nasávací hadici stříkacího zařízení. Barvu je tak možné současně míchat i nasávat do pumpy a stříkat.
- Nerezový kryt je také vybaven otvorem (prostupem) pro zpětný přívod materiálu (vracečka) o průměru 16 mm se závitem G3/8 a otvorem o průměru 13 mm se závitem ¼ pro měřicí systémy (hladiny, teploměr atd.).
- Sestava pneumatického míchadla a pneumatického zdvihu je napojena na přívod stlačeného vzduchu pomocí jediné rychlospojky, která slouží oběma pneumatickým motorům.

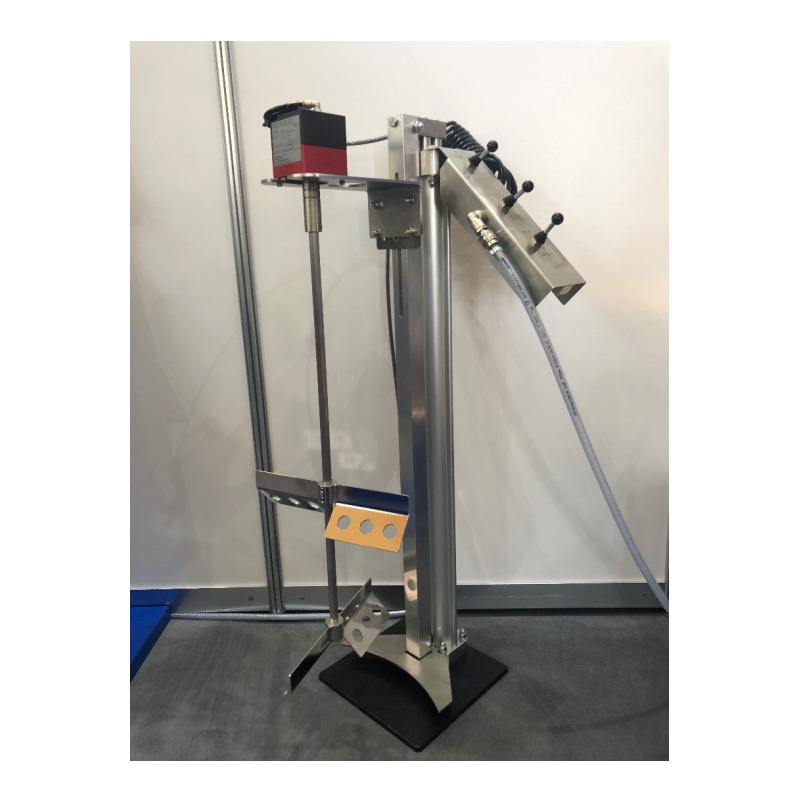

Pneumatická zdvihací stanice
- Pneumatické zdvihací stanice je osazena lineárním pneumatickým motorem zabezpečujícím pohyb míchadla nahoru a dolů (vertikálně) bez jakékoli námahy obsluhy.
- Pneumatický zdvih je prováděn pohybem páčky na ovládacím panelu.
- Pneumatický zdvih vyjede s míchadlem automaticky nahoru do horní polohy, přičemž se současně přestane otáčet hřídel s míchací vrtulí, aby nedošlo k zašpinění obsluhy a okolního pracovního prostředí.
Obsluha
Kompletní sestava je lehké konstrukce a zvládne ji obsluhovat jeden pracovník.
- Když nebudete potřebovat míchat nebo budete měnit sud s barvou, zavřete ventil přívodu vzduchu.
- Vytáhnete pneumaticky komplet míchadla, hřídele a vrtule nahoru. Pneumatický zdvih ovládáte pomocí zdvihu páčky do polohy nahoru na ovládacím panelu.
- Vyměníte sud a míchadlo spustíte pneumaticky pomocí páčky do polohy dolů zpět do nádoby s nátěrovou hmotou.
- Následně pomocí ventilu opět pustíte otáčky míchadla a začnete s mícháním.
Přednosti pneumatických míchadel
- Výhodou pneumatických míchadel poháněných stlačeným vzduchem je jejich certifikace ATEX II kat. GDc T5 a ATEX II 2D Ex h IIIC T100 ° C Db. Míchadlo je určeno do výrobních prostor s nebezpečím exploze.
- Pneumatické motory pracují také bez problémů v prostředí s vysokou vlhkostí, jako jsou papírny. Anebo v provozech, kde dochází k čištění výrobních prostor pomocí páry nebo vysokotlaké vodní čističky (wapky).
- Výhodou pneumatických motorů je také velmi rychlý nástup výkonosti krouticího momentu po spuštění.
- Hřídel a míchací vrtule je vyrobena z velmi kvalitní nerezové oceli, která zabezpečuje bezproblémový styk míchadla s tekutinou bez vzniku koroze.
Určeno pro
- Průmysl chemický, papírenský, potravinářský, farmaceutický
- Automotiv, strojírenství, kovovýroba
- Dřevařský a nábytkářský průmysl
- Slévárny, hornictví
- Výrobci zemědělské techniky
- Průmysl zpracování plastů.
Kompletní vybavení lakoven
Míchadlo využijete pro míchání a nanášení nátěrových hmot (na vodou ředitelné i rozpouštědlové bázi), mořidel, tónovaných laků a lazur, plničů, základů, vrchních laků, 2K polyuretanů, 2K epoxidů, silnovrstvých lazur, fasádních barev, pastózních omítek, lepidel a dalších nízko, středně i vysoce viskózních kapalin a tekutin v potravinářském nebo farmaceutickém průmyslu.
