Míchadlo slouží k míchání vysoce viskózních kapalin – nátěrových hmot, lepidel nebo jiných kapalin.
Sestava
- Pneumatický radiální pístový motor s regulačním ventilem otáček typ ECO LINE 28 Nm s tlumičem hluku.
- Na motor je připevněna hřídel z nerezové oceli o průměru 25 mm a délce 800 mm.
- Dole je osazena speciálním míchacím diskem z nerezové oceli o průměru 430 mm a výšce 121 mm.
- Hřídel je ke zvýšení účinnosti míchání osazena i druhým speciálním míchacím diskem z nerezové oceli o průměru 430 mm a výšce 121 mm – je umístěn v polovině hřídele a lze s ním posouvat a nastavit potřebnou hloubku
Vlastnosti

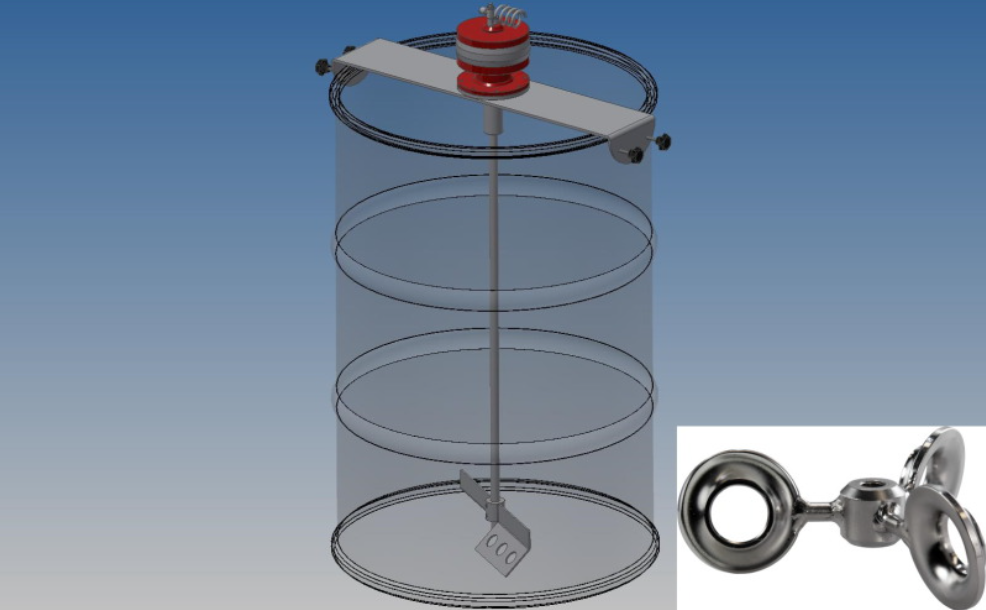

- Kompletní pneumatické míchadlo je pomocí 4 příchytných šroubů připevněno do konzole z nerezové oceli
- Konzolu s míchadlem položíte na nádobu s nátěrovou hmotou a pomocí 4 šroubů ji můžete připevnit ke stěně (rantlu) nádoby s míchanou tekutinou
- Nerezová konzola je určena pro sudy o objemu 120 až 200 litrů a průměru do 630 mm
- Regulace otáček 50–350/min
- Je možný provoz bez mazání pomocí oleje
- Nízká hodnota hluku podle ISO 11202/11200: 76-78 dB (A)
- Rovnoměrný běh při všech otáčkách
- Vysoký točivý moment i při nižších otáčkách
- Bezsilikonová verze s těsněními Viton
- Dlouhá životnost díky integrovanému přírubovému adaptéru s dvojitě uloženým ložiskem
- Přípojka vzduchu shora
- Eloxovaný hladký kryt
Sofistikované míchací disky

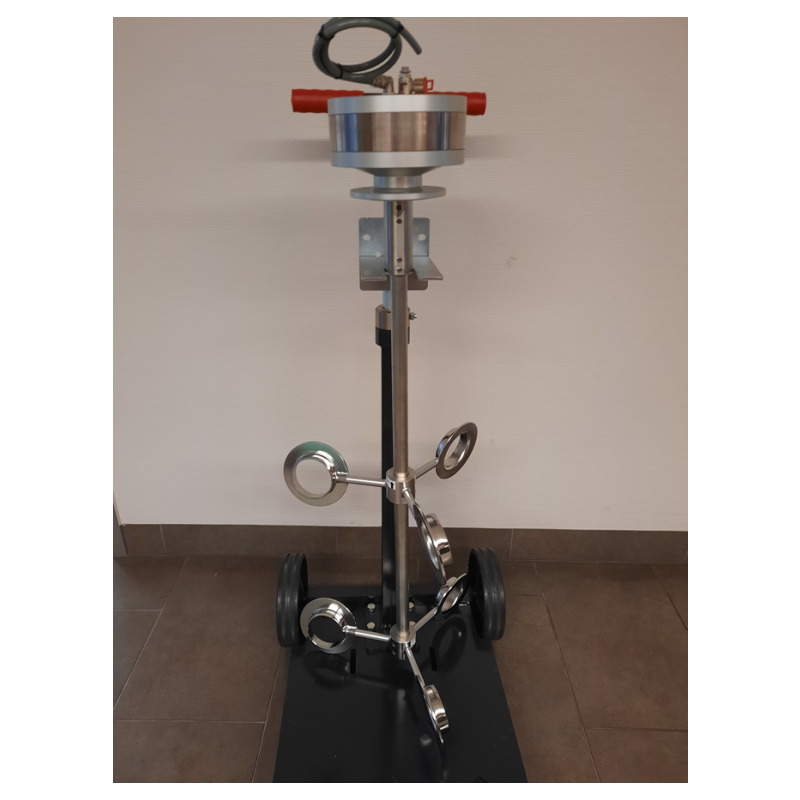

Hřídel je osazena 2 sofistikovaným nerezovými míchacími disky proti pěnění o průměru 430 mm a výšce 121 mm.
Výhodou speciálního míchacího disku (3 ramena v úhlu 120° zakončená míchacími disky s nerez kroužky o průměru 121 mm) je, že během míchání nedochází ke kavitaci. Tedy k natahování drobných vzduchových částeček do nátěrové hmoty nebo lepidla.
Pokud se tyto částečky vzduchu dostanou do míchané tekutiny, vytvoří drobné vzduchové bublinky a způsobí pěnění (našlehanost) míchané tekutiny. Což snižuje kvalitu povrchové úpravy a vede ke vzniku defektů. Na povrchově upravované ploše pak mohou vznikat nežádoucí chyby. Například krátery, nebo drobné bublinky a dírky způsobené právě obsahem kavitace (drobných vzduchových bublinek) v nátěrové hmotě nebo lepidle. Bublinky se totiž po aplikaci snaží na základě fyzikálních zákonů dostat ven z nátěrové hmoty nebo lepidla.
O 85 % nižší spotřeba energie ve výrobě
Při tlaku vzduchu 2 bar a shodných otáčkách míchadla v nádobě potřebuje běžný pneumatický lamelový motor 63 litrů vzduchu za minutu. MOtor ECO LINE potřebuje jen asi 10 l za minutu. Uspoří tak 85 % energie ve výrobě. Motor ECO LINE má stabilní otáčky, vysoký krouticí moment a navíc pracuje velmi tiše.
Obsluha
Kompletní sestava lehké konstrukce je obsluhovatelná pouze jedním pracovníkem.
- Když nebudete potřebovat míchat nebo budete měnit konev s barvou, zavřete ventil přívodu vzduchu a mechanicky vytáhněte konzoli a míchadlo i s vrtulí nahoru.
- Vyměníte sud a spustíte pneumatické míchadlo zpět do nádoby s nátěrovou hmotou.
- Pomocí ventilu opět pustíte otáčky míchadla a začnete s mícháním.
Přednosti pneumatických míchadel
- Výhodou pneumatických míchadel poháněných stlačeným vzduchem je jejich certifikace ATEX II kat. GDc T5 a ATEX II 2D Ex h IIIC T100 ° C Db. Míchadlo je určeno do výrobních prostor s nebezpečím exploze.
- Pneumatické motory pracují také bez problémů v prostředí s vysokou vlhkostí, jako jsou papírny. Anebo v provozech, kde dochází k čištění výrobních prostor pomocí páry nebo vysokotlaké vodní čističky (wapky).
- Výhodou pneumatických motorů je také velmi rychlý nástup výkonosti krouticího momentu po spuštění.
- Hřídel a míchací vrtule je vyrobena z velmi kvalitní nerezové oceli, která zabezpečuje bezproblémový styk míchadla s tekutinou bez vzniku koroze.
